Raketa 24h worldtime... cassée

Bonjour a tous,

J'ai eu la chance de tomber sur une magnifique 24h World time... a Emmaüs !
Grâce au merveilleux post d'Hanoï j'ai pu l'identifier rapidement et connaître ses spécificités.





Petit problème que vous constaterez vite... la couronne du bas est manquante et le cadran est légèrement déboité, et la montre ne fonctionne pas.

J'ai trouvé un horloger dans ma ville (Toulouse) qui accepterait d'y travailler dessus a condition que je lui fournisse les pièces :
- Concernant le mouvement j'ai trouvé un mouvement 2609ha sur Etsy (j'ai cru comprendre qu'il y avait pas mal de pièces communes avec le 2623h?)
- pour la couronne du bas et le verre je ne sais pas trop où chercher...

Des conseils ?

Merci d'avance pour votre précieuse expertise

Bonjour,

Pour le verre ton horloger devrait trouver ça facilement.
Pour la couronne il peut en mettre une standard.
Par contre celle-ci fait tourner la lunette intérieur et il y’a un petit pignon au bout.
Si celui-ci est cassé alors il faudra chercher une épave de world time.
Pour les pièces effectivement certaines sont compatibles.
Je suis justement en train d’en rhabiller une, si besoin je peux faire des photos dans la journée.

Hello Pascal !
Merci pour ton retour. Yes je suis bien intéressé par tes photos.
De mon côté j'ai acheté quelques outils pour démonter la montre et essayer de voir quelles pièces manquent avant de l'amener à l'horloger. Je devrais m'y pencher en début de semaine, j'enverrai des photos pour documenter le process.

En attendant les photos tu peux visionner la vidéo.
C’est un 2628H mais la base est la même.

https://youtu.be/JWijQLnS3Oo

Si la couronne de 2609.HA est compatible, je dois en avoir une dans mon brol

Aristeee a écrit:Hello Pascal !
Merci pour ton retour. Yes je suis bien intéressé par tes photos.
De mon côté j'ai acheté quelques outils pour démonter la montre et essayer de voir quelles pièces manquent avant de l'amener à l'horloger. Je devrais m'y pencher en début de semaine, j'enverrai des photos pour documenter le process.

J'ai un cadavre entier de 2609HA. Et je suis à 60km de Toulouse. Le plus compliqué sera de trouver la 2e couronne. Elle ne se trouve pas simplement à moins d'avoir un autre cadavre de 24h, avec le boîtier.

Voilà quelques photos comme promis.

Tu peux voir la couronne et le pignon d’entraînement.
La couronne est collée sur la tige qui se fixe sur le pignon.
Assure toi que c’est bien uniquement la couronne qu’il te manque.



Ici tu peux voir les dents du disque.



Pour remplacer le plexi, il faut le retirer de la lunette.

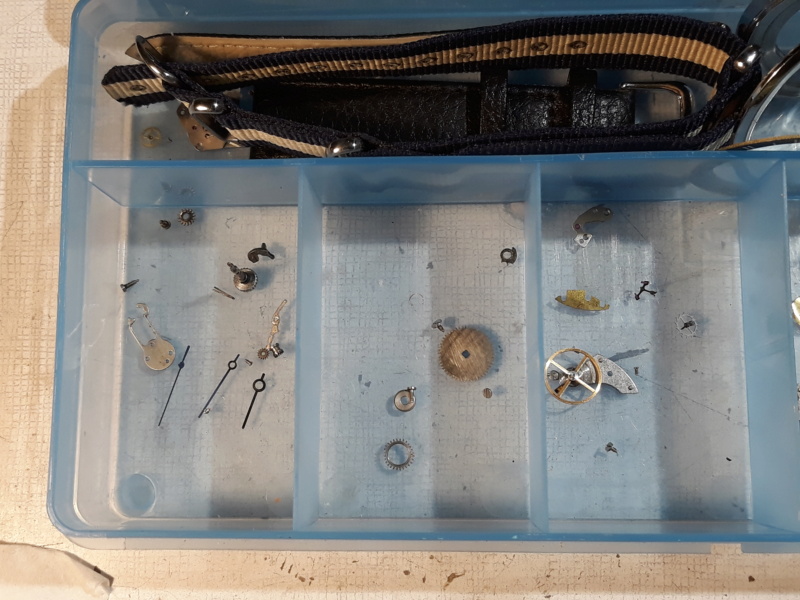

Une dernière pour te montrer le mouvement démonté avant passage à la machine à laver.

Bonjour tout le monde,

Du coup je devrais recevoir mon kit pour ouvrir la montre aujourd'hui. En parallèle j'ai commandé un mouvement 2609ha qui pourra être cannibalisé pour récupérer les pièces potentiellement cassée sur ma montre. (bon avant d'ouvrir ma belle raketa, je m'entrainerai sur une vieille Wostok haha). Du coup merci pour ton message Hanoi, mais je devrai recevoir aussi un mouvement bientôt

Merci Pascal pour la vidéo et les photos, la seconde couronne est la même que la première? Si mon pignon est en bon état, tu pense que je peux juste remplacer la couronne par celle du mouvement 2609ha que j'ai commandé?
Concernant le plexi, est-ce que tu aurais les dimensions a tout hasard? Je pense que je peux remplacer ça moi-même.
Tu as une machine à ultrason pour laver tes pièces?

gp20: ton message laisse entendre que la couronne secondaire ne peut pas être remplacée par une couronne de 2609ha?

Aristeee a écrit:

la seconde couronne est la même que la première? Si mon pignon est en bon état, tu pense que je peux juste remplacer la couronne par celle du mouvement 2609ha que j'ai

Bonjour

Si tu n’es pas trop regardant sur l’authenticité et si le diamètre de la tige est le même alors tu la remplacer.

Aristeee a écrit:

Concernant le plexi, est-ce que tu aurais les dimensions a tout hasard? Je pense que je peux remplacer ça moi-même.

Il faut retirer et remettre le plexi avec cet outil




Ensuite tu mesures le diamètre du drageoir et tu rajoutes 0,2 mm pour avoir le diamètre du plexi.
Là dans le cas de la montre que je remets en état il faut un 362.
En parle en dixième de mm.

Aristeee a écrit:

Tu as une machine à ultrason pour laver tes pièces?

Pour la machine j’en ai parlé ici

https://www.montres-russes.org/t8154-nettoyage-de-mouvement-ultrasons-ou-machine-specifique-de-nettoyage-de-montres#160737


J’espère que c’est compréhensif.

Bonjour Aristeee;

Etant de Colomiers....

Si je puis me permettre, je peux jeter un oeil à ta Raketa.. et plus. En effet depuis que je me suis mis à l'horlogerie en 2021, j'ai un bon nombre de mécanismes revenus à la vie (3 raketa 2 chrono slava une bonne série de chrono et podomètres).

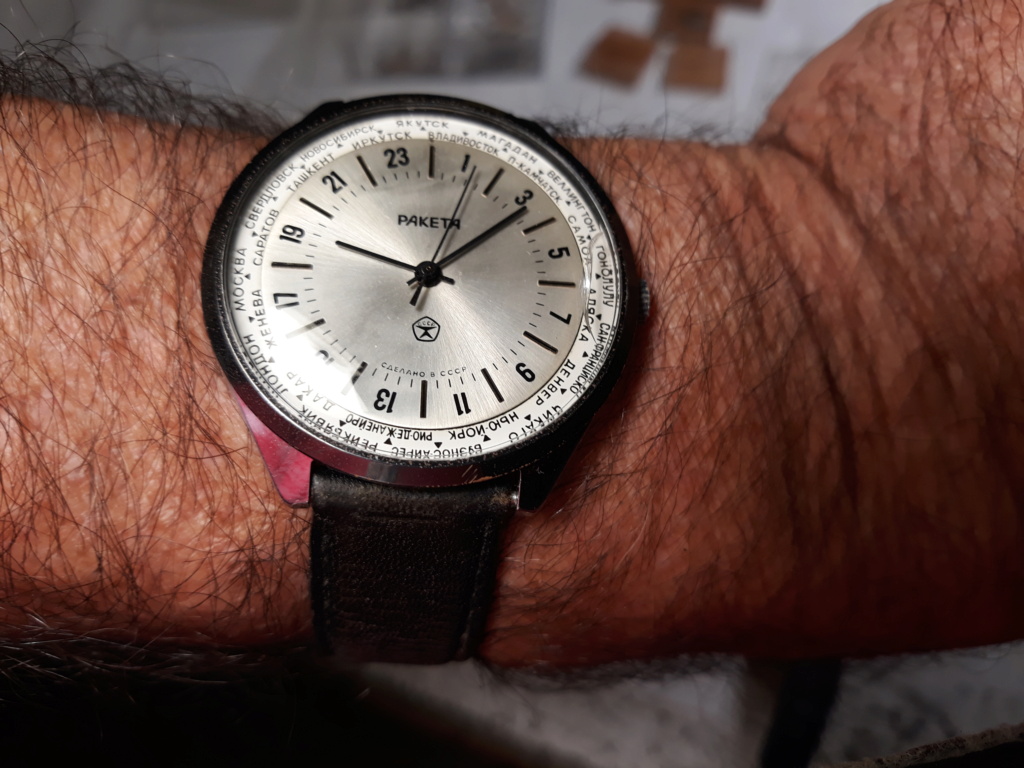

ci dessous ma Raketa Dual-Time pendant et après:







La Copernic était en attente.

On peut continuer la conversation en message privé, Bien amicalement Bruno.

....

une partie de mon "compendium":



Bruno.

Pour la 2e molette, un cadavre de millenium devrait faire l'affaire (ils sont beaucoup moins rares)

Bonjour;

La montre de Aristeee est sur mon établi. Démontée nettoyée et remontée; elle est repartie. Mais demeure un problème de régularité du balancier - échappement? Il y avait un pb avec le barillet: réglé.

Le pignon de la deuxième couronne est intact (filetage complet) - manque simplement la couronne (identique à ma Big Zero).

Le verre a un fel - un bon polissage et hop!

dans la doc: montre achetée le 22/12/1990 aux Galeries Lafayettes de Toulouse pour 650 fr (ticket carte bancaire).

Bruno.

Bonjour à tous,

En effet, j'ai fait une belle rencontre avec Bruno, passionné de systèmes de mesures en tout genre et qui s'est gentillement proposé de jeter un oeil à ma raketa et de lui faire un petit nettoyage.

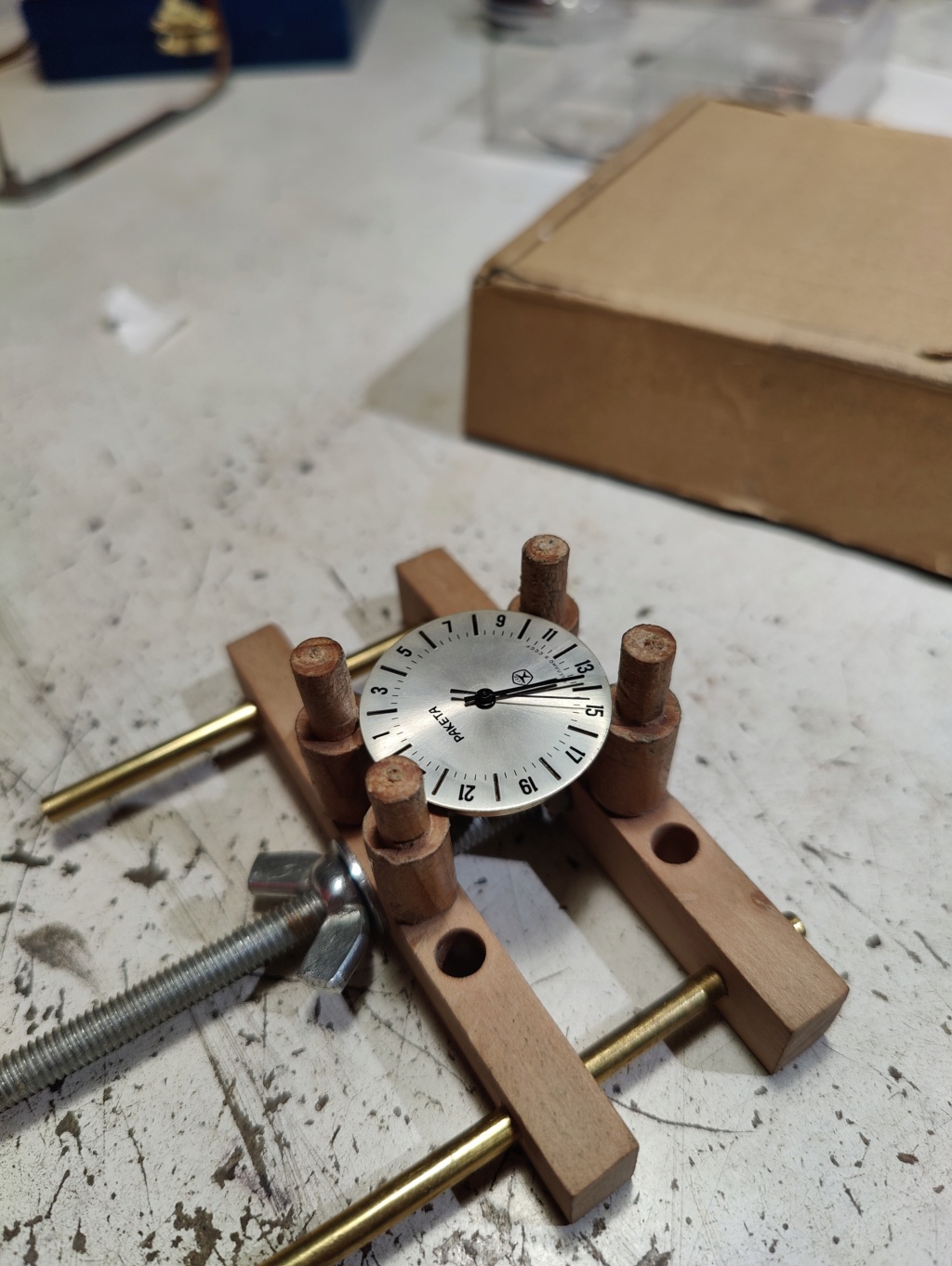

Quelques photos de l'atelier en cours:



Après remontage, la montre tourne ... mais uniquement lorsqu'elle est sur le dos ! Lorsqu'on la pivote de face elle s'arrête. Bruno a essayé de changer le balancier avec des balanciers de 2609HA sans succès.
J'ai vu qu'un problème similaire avait été mentionné sur le forum et Pascal54 avait répondu que l'axe de balancier était peut-être cassé. Cela n'a pas l'air d'être le cas mais on observe pourtant un petit jeu du balancier sur l'axe vertical...

Pour l'instant, on a pas vraiment d'autres pistes. D'autres idées ?

D'ailleurs merci beaucoup Pascal54 pour tes photos. C'est super intéressant et dès qu'on aura résolu le problème de mécanisme, je m'occuperai du verre !

Bonjour,

Quand tu dis sur le dos, c’est bien le cadran face vers le haut ?
La petite cale a bien été remise en place sous le coq du balancier ?
Pour le jeu c’est normal, il en faut un petit.

Hello Pascal,
Le dispositif s'arrête lorsque le côté aiguilles est vers le haut. Oui, Bruno a bien remis la cale.
Ok pour le jeu, je me posais la question si cela pouvait causer un frottement mais ça me rassure du coup.

Vu qu'il a essayé avec d'autres ensembles balancier, on écarte le problème de pivot.
Je ne sais pas s'il a enlevé le contre-pivot coté minuterie, il faudrait le vérifié, attention il a un sens qui n'est pas toujours évident à voir.
Une partie bombée et une partie plate



Le système anti-chocs Incabloc décomposé (Source Incabloc sa)

Bonjour à tous;

Les dernières nouvelles; après avoir essayé de multiples combinaisons d'échappements, j'ai commandé en Bulgarie un petit stock de balanciers neufs. Aussitôt reçu, aussitôt monté: elle est repartie la bougresse! Mais avec un 'faux battement". Essai d'un autre ensemble roue d'échappement-ancre et là tout bon!
Reste à lui trouver une couronne.



 Bruno

Ps: Je vous prépare une édition spéciale de Raketa.

Bonjour,

Bravo Bruno, belle persévérance.
La belle va pouvoir revivre.
Beau boulot.

C'est ton jour de chance: je tombe sur un boitier de Raketa 24H, avec la couronne inférieure, en fouillant dans mes boites de rab pour retrouver une pièce pour Pascal...

Et je dois même avoir un verre intact quelque part

Bonjour à tous,

En effet, Bruno a fait un travail incroyable ! Une grande satisfaction de voir une si belle montre renaitre de ses cendres. J'essaierai d'envoyer quelques photos ce week-end. Merci beaucoup pour ta proposition Hanoi, je t'envoie un MP !
